Gerador de nitrogênio de N2

Um skid de ar de instrumentos com vasos com certificação ASME, tubulações com certificação ASME

Introdução

O skid de ar de instrumentos consiste principalmente em compressor de ar, tanque de ar, filtro, secador, válvula, instrumento, sistema de controle redundante, etc.

O painel de controle com PLC e módulos de IO redundantes.

PLCs são da SIEMENS ou AB.

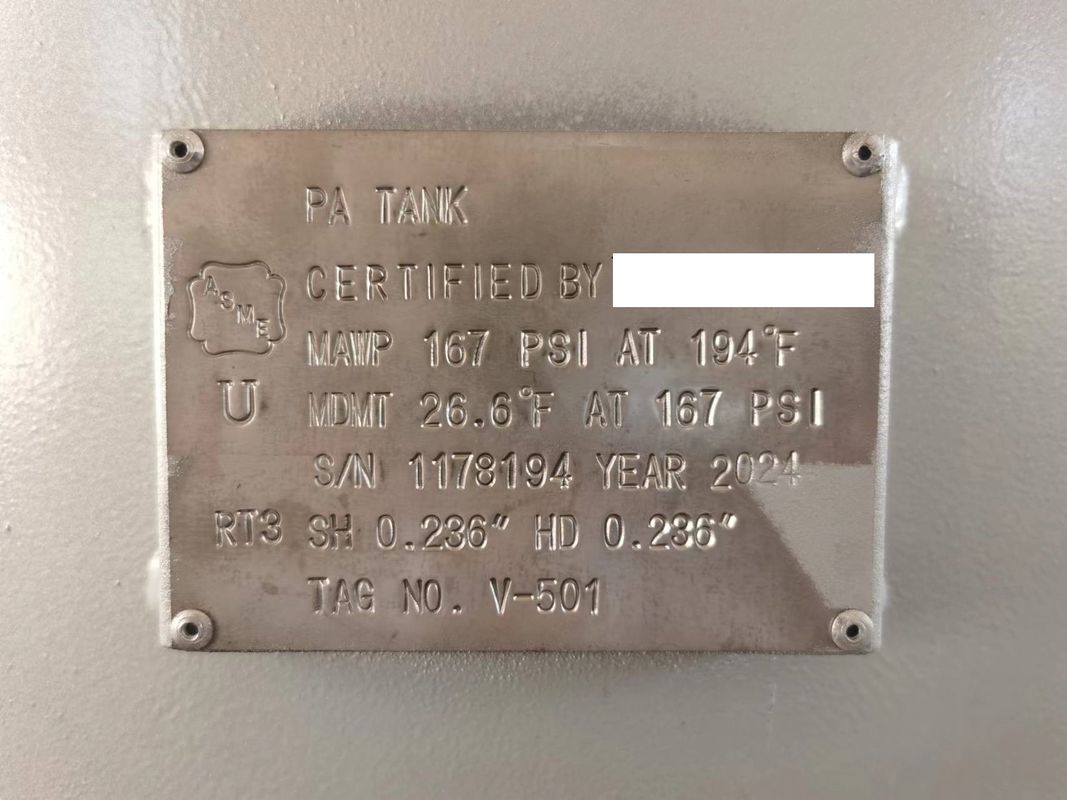

Todos os vasos de pressão são projetados com ASME VIII.1 e a tubulação é projetada com ASME B31.3

Ficha técnica para skid de ar de instrumentos

Definição e características:

O skid montado de ar de instrumentos integra compressores de ar, secadores, controladores, válvulas, tubulações, equipamentos auxiliares, conectores intermediários e cabos em uma única plataforma de estrutura de aço, com apenas portas de conexão de processo reservadas, fonte de alimentação de controle e interfaces de comunicação para a parte de integração geral. O dispositivo é montado em um skid e pode ser migrado como um todo, tornando-o conveniente e flexível.

Vantagens:

1. Reduzir o volume de construção no local: A maior parte do trabalho de instalação do equipamento montado em skid é concluída na fábrica, o que pode reduzir significativamente a quantidade de trabalho de construção no local e encurtar o ciclo de instalação do projeto.

2. Melhorar a eficiência da construção da engenharia: A instalação de equipamentos fixos no local exige que o pessoal de construção no local tenha boas habilidades profissionais e experiência em construção, enquanto o fornecimento integrado, montagem, teste e inspeção de dispositivos montados em skid são todos concluídos na fábrica, reduzindo significativamente a quantidade de trabalho de construção no local e melhorando a eficiência do trabalho.

3. Garantir a qualidade da construção da engenharia: Concluir a montagem e os testes na fábrica é benéfico para garantir a qualidade da instalação.

4. Fácil de realocar e transportar: Pode ser realocado como um todo e tem boa flexibilidade.

Princípio de funcionamento:

O skid de ar de instrumentos é usado principalmente para purificar e secar o ar comprimido, de modo que o ponto de orvalho do ar comprimido esteja abaixo de -40 ℃, o teor de óleo esteja abaixo de 0,01 ppm e o tamanho das partículas de poeira seja menor que 0,01 um.

O ar ambiente é comprimido por um compressor de ar, resfriado por um resfriador e separado do vapor e da água antes de ser enviado para o tanque de armazenamento de ar da fábrica para equilibrar a pressão do ar. Em seguida, é filtrado através de múltiplos filtros e profundamente desidratado por um secador para obter ar de instrumentos.

Aplicação:

O skid de ar de instrumentos montado em skid é amplamente utilizado em vários campos, como unidades de liquefação de gás natural, unidades de recuperação de gás de poço, unidades modulares de descarbonização, unidades modulares de recuperação de enxofre, etc.

O skid de ar de instrumentos tem as características de alta integração, fácil instalação, curto tempo de instalação e fácil realocação, e é adequado para liquefação no local de gás natural, gás de xisto, metano de carvão e outros poços de gás remotos.

Outros:

Este é um dispositivo não padronizado que exige que os usuários forneçam padrões de projeto detalhados e fichas de dados para projeto.
